Водяной теплый пол давно перестал быть роскошью и превратился в рациональное инженерное решение для загородного дома. Эта система позволяет создать комфортный микроклимат, снизить энергозатраты и забыть о холодных утренних полах. Однако монтаж требует серьезного подхода – ведь после заливки стяжки доступ к трубам будет невозможен. Разберем процесс установки системы от проектирования до первого запуска.
Проектирование как основа надежности системы
Качественный проект водяного пола – это не просто схема на бумаге, а математически выверенная система теплораспределения. Начинать следует с расчета теплопотерь здания, учитывая климатическую зону, материал стен, качество остекления и другие параметры.
Современные онлайн-калькуляторы значительно упрощают процесс проектирования, позволяя точно рассчитать необходимую длину контуров, оптимальный шаг укладки труб и требуемую мощность котла. Однако для сложных планировок или нестандартных условий лучше обратиться к специалистам – цена ошибки слишком высока.
Система водяного теплого пола монтируется в стяжку и становится недоступной для ремонта, из-за чего любая ошибка в расчетах становится критической.
При проектировании важно учитывать деление помещения на температурные зоны. Сторона одной зоны не должна превышать 8 погонных метров, а соотношение сторон – быть более 1:2. Это предотвратит появление трещин от температурного расширения стяжки.
Выбор материалов для долговечной эксплуатации
Трубы – сердце всей системы. От их качества зависит срок службы теплого пола, который при правильном выборе может превысить 50 лет. На рынке представлено несколько основных типов труб, каждый со своими особенностями.
Сравнительная таблица труб для водяного теплого пола:
| Тип трубы | Рабочая температура (°C) | Минимальный радиус изгиба | Срок службы (лет) | Эффект памяти формы |
| Металлопластиковые | 95 | 8D | 25-30 | Нет |
| PE-Xa | 95 (кратковременно 110) | 5D | 50+ | Да |
| PE-Xb | 90 | 8D | 40-50 | Слабый |
| PE-Xc | 90 | 8-10D | 40-50 | Слабый |
| PERT | 95 | 5-6D | 30-40 | Нет |
Помимо труб, критически важен выбор теплоизоляции. Экструдированный пенополистирол (XPS) остается оптимальным решением благодаря низкому коэффициенту теплопроводности (0,028-0,034 Вт/м·К) и практически нулевому водопоглощению. Толщина утеплителя зависит от конкретных условий: для первого этажа над грунтом рекомендуется 100 мм, для межэтажных перекрытий достаточно 50 мм.
При правильном монтаже и выборе качественных компонентов, система водяного теплого пола может служить 50 лет и более без необходимости капитального ремонта.
Коллекторная группа – еще один элемент, на котором экономить нельзя. Лучшие модели изготавливаются из нержавеющей стали и комплектуются расходомерами, термостатическими клапанами и воздухоотводчиками. Для небольшого дома площадью 100-150 м² обычно достаточно коллектора на 6-8 контуров.

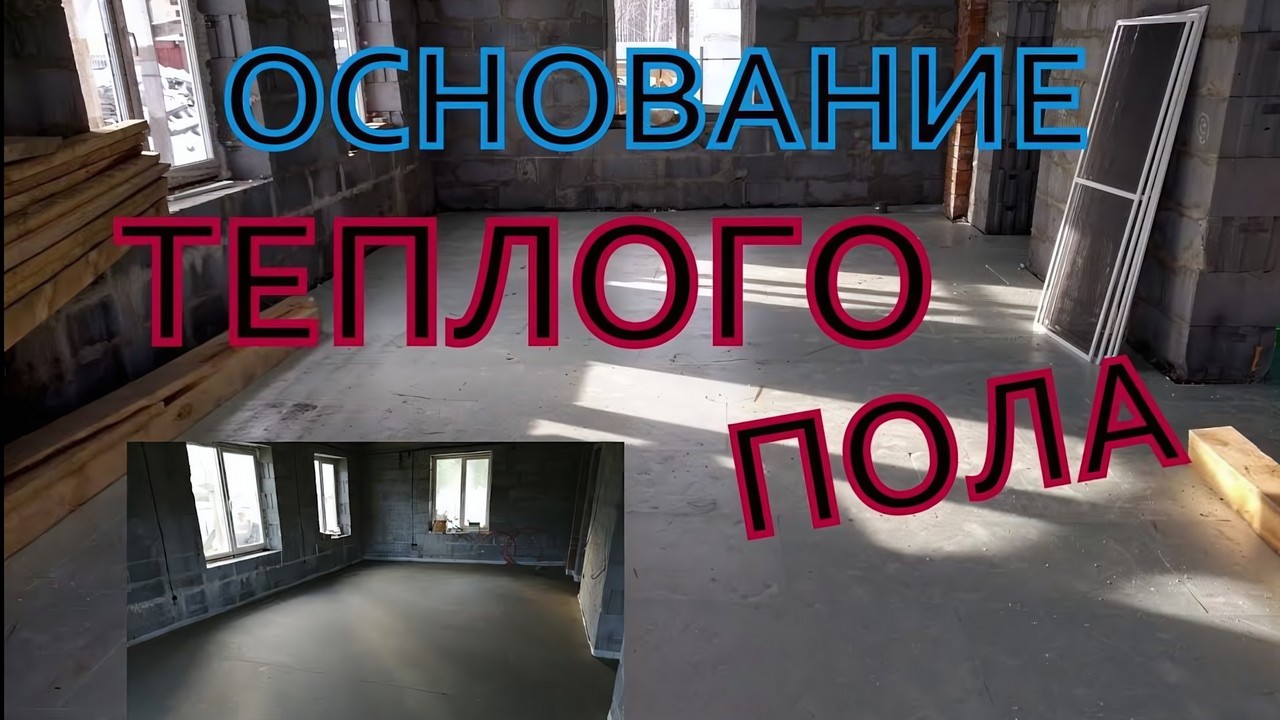

Подготовка основания и создание теплового барьера
Качество основания определяет долговечность всей конструкции. Поверхность должна быть идеально ровной – перепады более 10 мм недопустимы. Если черновой пол имеет существенные неровности, необходима предварительная выравнивающая стяжка.
Процесс подготовки начинается с тщательной очистки поверхности от пыли, грязи и строительного мусора. Затем укладывается гидроизоляционная пленка с нахлестом полос не менее 100 мм. Стыки проклеиваются строительным скотчем для создания герметичного контура. Важный момент – гидроизоляция должна заходить на стены на высоту будущего «пирога» теплого пола.
По периметру помещения обязательно крепится демпферная лента толщиной 8-10 мм. Она компенсирует температурное расширение бетонной стяжки и предотвращает появление трещин. Ленту устанавливают до укладки утеплителя и оставляют до финишной отделки.
Укладка теплоизоляции требует особой внимательности. Плиты пенополистирола монтируются плотно друг к другу, без зазоров. При использовании двухслойной схемы (два слоя по 50 мм) обязательно соблюдается принцип разбежки – стыки нижнего слоя не должны совпадать с верхним. Швы проклеиваются алюминиевым скотчем или специальной клей-пеной.
Схемы укладки труб и их практическое применение
Существует три основных схемы укладки труб: «змейка», «улитка» и комбинированная. Выбор зависит от геометрии помещения, требуемой температуры и расположения холодных зон.
«Змейка» – самая простая в исполнении схема, при которой труба прокладывается параллельными линиями от одной стены к другой. Главный недостаток – неравномерность прогрева: у подающей магистрали пол будет теплее, чем у обратной. Эту схему рекомендуется применять в небольших помещениях площадью до 15-20 м² или в краевых зонах возле наружных стен.
«Улитка» (спиральная схема) обеспечивает равномерное распределение температуры по всей площади. Подающая и обратная трубы укладываются параллельно друг другу, компенсируя температурные перепады. Монтаж начинается от периметра к центру комнаты с шагом в два раза больше расчетного, а затем от центра к периметру заполняются оставшиеся промежутки. Эта схема идеальна для больших помещений площадью от 20 м².
Комбинированная схема сочетает преимущества обоих методов. Типичный вариант – краевые зоны у наружных стен и окон укладываются «змейкой» с уменьшенным шагом (10-15 см), а центральная часть – «улиткой» с шагом 20-25 см.
Шаг укладки выбирается исходя из теплопотерь помещения:
- 100-150 мм – краевые зоны, высокие теплопотери
- 150-200 мм – стандартные жилые помещения
- 200-250 мм – помещения с дополнительными источниками тепла
- 300 мм – максимальный допустимый шаг для вспомогательных зон
Критически важное правило: длина одного контура не должна превышать 80-90 метров для трубы диаметром 16 мм и 100-120 метров для диаметра 20 мм. При большей длине возрастает гидравлическое сопротивление, что снижает эффективность системы.
- Опытные специалисты, качественные материалы
- Тепло в каждой комнате 24/7
Монтаж коллекторной группы и укладка контуров
Коллекторный шкаф размещается на высоте 30-60 см от уровня чистового пола в месте, где к нему будут сходиться все контуры. Оптимальное расположение – в центре зоны обогрева, это минимизирует разницу в длине контуров. Для скрытого монтажа в стене делается ниша глубиной 12-15 см.
После установки коллектора начинается укладка труб. Если используются специальные маты с бобышками, трубы просто защелкиваются между выступами. При классической схеме с армирующей сеткой трубы крепятся пластиковыми хомутами или специальными клипсами с шагом 50-100 см. Важно не пережимать трубу – крепление должно позволять ей свободно расширяться при нагреве.
Длина одного контура не должна превышать 80 метров. Для удобства подсчета на трубе есть маркировка длины.
Каждый контур начинается от подающего коллектора и заканчивается на обратном. При подключении используются компрессионные или пресс-фитинги в зависимости от типа трубы. Обязательно оставляйте запас трубы возле коллектора – 50-100 см для удобства монтажа и возможности корректировки.
Критический момент – маркировка контуров. Каждую петлю нужно пронумеровать и записать ее длину, площадь обогрева и название помещения. Эта информация понадобится при балансировке системы отопления.
Опрессовка системы и заливка стяжки
Перед заливкой стяжки система должна пройти гидравлические испытания – опрессовку. Это единственная возможность выявить протечки до того, как трубы окажутся в бетоне. В систему подается вода под давлением 4-6 бар (в 2-3 раза выше рабочего), после чего давление контролируется в течение 24 часов. Падение более чем на 0,1 бар указывает на наличие утечки.
После успешной опрессовки можно приступать к заливке стяжки. Минимальная толщина бетона над трубами – 30 мм, оптимальная – 50-70 мм. Более толстая стяжка увеличивает инерционность системы, более тонкая может растрескаться. Используются специальные смеси с пластификаторами для теплых полов или классический цементно-песчаный раствор с добавлением фиброволокна.
Важнейшее условие: во время заливки и высыхания стяжки система должна находиться под рабочим давлением (1,5-2 бар). Это предотвращает деформацию труб под весом бетона. Включать обогрев до полного высыхания стяжки категорически запрещено – форсированная сушка приведет к растрескиванию. При толщине 50-70 мм требуется минимум 28 дней для набора прочности.
После затвердевания проводится постепенный прогрев: первые три дня температура теплоносителя повышается на 5°C в сутки до достижения рабочих значений. Резкий нагрев может вызвать температурные напряжения и появление трещин.
Заключение
Монтаж водяного теплого пола – задача, требующая не столько физической силы, сколько педантичности и внимания к деталям. Каждый этап важен, а ошибки могут обернуться дорогостоящим ремонтом. Правильно выполненная система отопления будет служить десятилетиями, создавая комфортный микроклимат в доме и обеспечивая значительную экономию энергоресурсов.
Ключевые факторы успеха – качественное проектирование с точным расчетом теплопотерь, использование сертифицированных материалов, соблюдение технологии укладки на всех этапах и обязательная опрессовка перед заливкой стяжки. При наличии сомнений в собственных силах целесообразно обратиться к профессионалам, имеющим опыт монтажа систем напольного отопления. Инвестиции в квалифицированную установку окупятся долговечностью и надежностью системы.
