Избыточное увлажнение почвы — извечная проблема многих садоводов и владельцев частных домов. Весной участок заливают талые воды, осенью — затяжные дожди. В результате газон превращается в болото, вода застаивается лужами, проникает в подвал, подмывает отмостку. Деревья и кустарники страдают от кислородного голодания корней, овощи подгнивают прямо на грядках, а весь урожай достается слизням и улиткам. Дом от сырости зарастает плесенью и грибком, окна запотевают, стены промерзают. Все эти неприятности — верные признаки высокого уровня грунтовых вод и плохой дренированности почвы.
Победить воду можно только водой — с помощью правильно спроектированной и грамотно выполненной дренажной системы. Причем для серьезных случаев поверхностного или точечного дренажа недостаточно — нужно устраивать полноценный закрытый глубинный дренаж по всему участку.
- Что такое глубинный дренаж и как он работает
- Когда нужен глубинный дренаж на участке
- Основные схемы глубинного дренажа
- Конструктивные элементы подземного дренажа
- Последовательность монтажа глубинного дренажа
- Сочетание глубинного дренажа с другими способами осушения
- Заключение
- Ответы на часто задаваемые вопросы
Что такое глубинный дренаж и как он работает

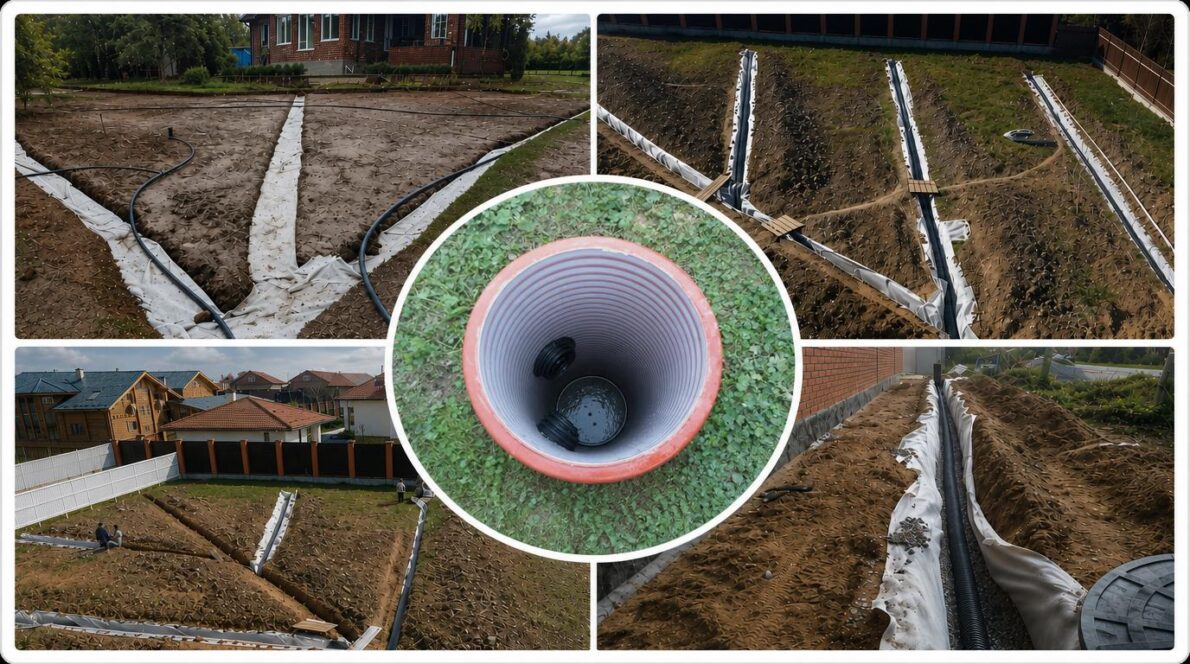

Глубинный (закрытый, подземный) дренаж — это разветвленная сеть перфорированных труб, проложенных в земле ниже уровня промерзания почвы. Через специальные отверстия-перфорации трубы собирают лишнюю воду и отводят ее в дренажные колодцы или за пределы участка — в овраг, канаву, ливневую канализацию. За счет разницы в давлении вода из переувлажненной почвы поступает в полые трубы и вытекает из них наружу под действием силы тяжести.
Глубина укладки дрен зависит от типа грунта, климата, уровня грунтовых вод. В средней полосе оптимальная глубина — 1,2-1,5 м, на юге — 1-1,2 м, в северных регионах — до 2 м. Такое заглубление позволяет уберечь трубы от промерзания и повреждения при обработке почвы, а грунт — от выпирания и оседания.
Уклон дрен должен быть достаточным для свободного стока воды самотеком, но не слишком большим, чтобы не размывать грунт. На легких песчаных почвах уклон делают 1-2 см на 1 м, на средних суглинистых — 3-4 см, на тяжелых глинистых — 5-7 см.
Представьте глубинный дренаж как разветвленную корневую систему растения, которая впитывает влагу из толщи почвы и испаряет ее через надземную часть. Роль корешков играют перфорированные трубы, роль ствола и ветвей — транзитные коллекторы, а роль листьев — дренажные колодцы и насосные станции.
Закрытый дренаж действует по всей глубине траншеи, равномерно осушая грунт снизу вверх. В отличие от открытых каналов, он не зарастает, не заиливается, не создает препятствий на поверхности. Уложенные в земле трубы не видны глазу, не нарушают ландшафт и могут прослужить более полувека без замены.
На каком расстоянии от фундамента дома необходимо располагать пристенный дренаж и на какую глубину его следует закладывать?
Пристенный дренаж следует располагать на расстоянии 1-2 метра от фундамента по всему периметру здания. Глубина закладки должна быть на 0,5 м ниже подошвы фундамента, но не менее 1,5 м от поверхности земли. Это обеспечит эффективную защиту подземной части дома от подтопления и капиллярной влаги, предотвратит морозное пучение и коррозию фундамента.
Когда нужен глубинный дренаж на участке
Необходимость устройства подземного дренажа на участке обычно связана с такими проблемами:
- участок расположен в низине, на затопляемой территории, в болотистой местности
- грунтовые воды весной и осенью подходят к поверхности ближе 2 м
- после таяния снега и сильных дождей вода неделями застаивается на газонах
- тяжелая глинистая почва плохо впитывает и фильтрует влагу
- растения выпревают, вымокают, загнивают от постоянной сырости
- в доме сыреют стены, отслаивается краска, отклеиваются обои
- в подвале затхлый спертый воздух, лужи на полу, плесень по углам
- дорожки и отмостка проседают, асфальт идет трещинами
- фундамент разрушается от морозного пучения и коррозии
Если хотя бы 2-3 симптома вам знакомы не понаслышке, пора всерьез задуматься о дренаже участка. Конечно, можно обойтись и более простыми средствами — например, отсыпкой территории, рыхлением, мульчированием почвы. Но все это полумеры, которые дают лишь временный эффект.
Представьте, что вы пришли на прием к терапевту и пожаловались на частые простуды, заложенность носа, кашель, одышку. Врач выслушал вас и прописал леденцы от боли в горле, капли от насморка, микстуру от кашля. Да, эти средства снимут острые симптомы, но не вылечат от хронического бронхита или пневмонии. Для полного выздоровления нужно серьезное комплексное лечение — антибиотики, физиотерапия, санаторно-курортные процедуры. Так же и с дренажем — его нельзя подменять временными паллиативами, если корень проблемы в высоких грунтовых водах.
Чтобы определить уровень залегания грунтовых вод и динамику их колебаний в течение года, проводят гидрогеологические изыскания. Для этого бурят несколько разведочных скважин глубиной 3-7 м в разных частях участка и фиксируют расстояние от поверхности земли до зеркала воды. Критическая глубина грунтовых вод, при которой нужен закрытый дренаж — меньше 2 м весной и осенью и меньше 2,5 м летом.
Основные схемы глубинного дренажа
По схеме расположения дрен на участке различают несколько видов закрытого дренажа:
| Схема | Описание | Область применения |
| Кольцевая (контурная) | Дрены опоясывают участок по периметру в виде замкнутого кольца, из которого вода отводится в центральный колодец. Глубина закладки — до 2 м. | Защита от грунтовых вод, поступающих со всех сторон. Контур повторяет форму участка и охватывает дом. Применяется на ровной местности площадью до 10 соток. Недостаток — неравномерный водозахват. |
| Параллельная (систематическая) | Участок равномерно покрывается сетью параллельных дрен с междренным расстоянием 8-12 м. Уклон в одну сторону. Транзитный коллектор проходит по границе. | Осушение однородных по водопроницаемости грунтов на значительной площади до 50 соток. Равномерно понижает УГВ по всей территории. Самая распространенная и эффективная схема. |
| Лучевая (веерная) | Дрены расходятся лучами от центрального колодца, располагаясь под углом друг к другу. Длина лучей 10-20 м, диаметр охвата до 50 м. | Точечное осушение небольших по площади замкнутых понижений — котлованов, ложбин, западин. Компактная система, не требует прокладки длинных коллекторов. Монтируется машинным способом. |
| Дренаж-елочка | Боковые дрены подключаются к коллектору под острым углом с двух сторон в шахматном порядке. Угол наклона 30-45°, длина оттоков 10-20 м. | Осушение участков с ярко выраженным уклоном — склонов холмов, оврагов, террас. Собирает воду с нижней части и перехватывает грунтовый поток сверху. Самая гидравлически выгодная схема. |
| Пристенный дренаж | Дрены опоясывают фундамент дома по всему периметру на расстоянии 1-2 м. Глубина закладки на 0,5 м ниже подошвы фундамента, но не менее 1,5 м от поверхности. | Защита подземной части дома от подтопления и капиллярной влаги. Повышает несущую способность грунта, препятствует морозному пучению и коррозии. Применяется совместно с отмосткой и гидроизоляцией фундамента. |
Выбор оптимальной схемы определяется площадью и рельефом участка, режимом грунтовых вод, типом застройки. Иногда на одном объекте совмещают разные схемы, например, параллельную в саду, лучевую возле колодца и пристенную вокруг дома. В любом случае основная задача дренажа — полный и равномерный водозахват со всей территории.
Конструктивные элементы подземного дренажа
Типовая система закрытого дренажа состоит из следующих элементов:
- Дренажные трубы — основа всей конструкции. Изготавливаются из перфорированного пластика (ПВХ, ПНД) или асбоцемента. Стандартный диаметр 110 мм, при большом водопритоке — до 200 мм. Перфорация может быть круглой, прямоугольной, щелевой. Укладываются на глубину до 2 м с уклоном i = 0,002-0,007.
- Дренажный фильтр — оборачивается вокруг труб для защиты от заиливания. Изготавливается из нетканого геосинтетического материала (геотекстиля) с высокой водопропускной способностью и низкой кольматацией. Плотность 150-300 г/м². Альтернатива — слой щебня или гравия.
- Фильтрующая обсыпка — отсыпается по всей длине дрен слоем 10-20 см из промытого гранитного щебня или гравия фракции 5-40 мм. Вокруг труб создает пористую среду, которая впитывает и фильтрует воду из грунта. На тяжелых почвах желательна двухслойная обсыпка с песком.
- Смотровые колодцы — располагаются в узлах пересечения и поворота дрен для наблюдения за работой системы. Сверху накрываются легкими люками. Выполняются из сборного железобетона или пластика. Внутренний диаметр 1-1,5 м, глубина — на 30 см ниже дна дрен.
- Коллекторы — транзитные трубы увеличенного диаметра для сбора и транспортировки воды от дрен к водоприемнику. Уклон тот же, что у впадающих дрен. Точки подключения дрен к коллектору оформляются через фитинги (тройники, крестовины). Места стыков герметизируются.
- Водоприемный колодец — располагается за пределами дренажной системы в самой низкой точке рельефа. Принимает и аккумулирует поступающую из коллекторов воду. Глубина 2-4 м, диаметр 1,5-2 м. Может быть кольцевым или монолитным. Сверху накрывается съемной бетонной крышкой.
- Насосная станция — комплекс оборудования для принудительной откачки воды из водоприемного колодца. Состоит из погружного центробежного насоса, датчиков уровня, блока управления, трубопровода для сброса воды в канализацию или водоем. Производительность — от 5 до 150 м³/ч.
Ассортимент готовых материалов для дренажа на рынке очень велик. Важно выбирать качественные и долговечные изделия от проверенных производителей. Экономить на элементах дренажных систем нельзя — ошибки здесь могут привести к плачевным результатам и повторным работам.
Последовательность монтажа глубинного дренажа
Устройство подземного дренажа — ответственный и трудоемкий процесс, который лучше доверить профессионалам. Но если вы обладаете определенными навыками и готовы потратить 2-3 недели, то справитесь своими силами.
Последовательность действий будет такой:
- Наметьте на генплане участка схему дренажной сети с указанием расположения дрен, колодцев, трассы коллектора и точек сброса воды. Определите уклоны, глубину и ширину траншей.
- Подготовьте необходимые материалы и оборудование: трубы, гравий, геотекстиль, фитинги и др. Возьмите напрокат экскаватор, погрузчик, самосвал для рытья траншей и транспортировки грунта.
- Разбейте трассы дренажа на местности, используя колышки, шнуры, рейки. С помощью оптического нивелира или лазерного уровня определите отметки глубин в опорных точках (начало, конец, повороты, пересечения).

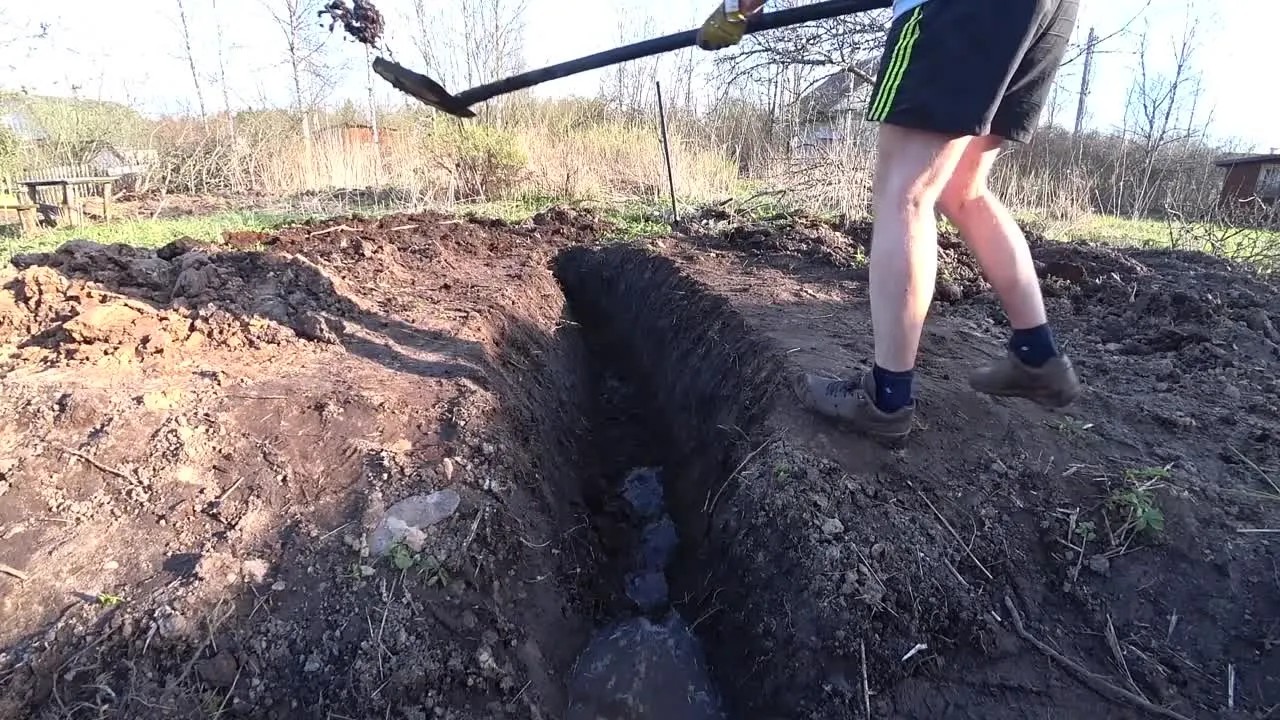

- Прокопайте дренажные траншеи в строгом соответствии с проектными уклонами дна. Глубина — на 20 см ниже проектной с учетом толщины подстилающего слоя. Зачистите дно от комков почвы и корней, придайте ему форму параболы.
- Засыпьте на дно гравийную подушку толщиной 10 см, разровняйте и утрамбуйте. Проверьте готовое основание с помощью шаблонов. Уклон должен быть строго соблюден по всей длине.
- Укладывайте дренажные трубы на гравийное ложе, начиная от устья. Плотно состыкуйте их между собой без зазоров и зафиксируйте пластиковыми кольцами. В местах поворотов и ответвлений используйте готовые фасонные части (отводы, тройники).
- Оберните дрены геотекстильным полотном с нахлестом 10-15 см. Зафиксируйте края скотчем или стяжками. Следите, чтобы фильтр не порвался и плотно прилегал к трубе.
- Присыпьте дрены по бокам и сверху фильтрующим щебнем. Толщина обсыпки — не менее половины диаметра трубы. Прослойку из песка делайте на тяжелых суглинках и глинах.
- Смонтируйте на дренах смотровые колодцы из сборных ж/б элементов или пластиковых шахт. Стыки промажьте герметиком, швы заделайте цементным раствором.
- Подсоедините транзитные коллекторы к дренам и колодцам через фитинги с резиновыми уплотнителями. Проложите их с тем же уклоном до приемного резервуара за пределами участка.
- Выкопайте котлован для водосборного колодца ниже уровня коллекторов, установите железобетонные кольца на гравийную подушку 30 см. Затампонируйте стыки колец, оштукатурьте стенки.
- Засыпьте траншеи грунтом послойно с трамбовкой через каждые 30 см. Следите, чтобы крупные камни и комья земли не повредили трубопровод.
- Проверьте эффективность дренажной системы пробным пуском воды из колодца или шланга. Если вода исчезает в трубах и быстро выходит в приемник без подпоров, значит все сделано правильно.
На заметку: при высоком уровне грунтовых вод и малых уклонах для нормальной работы глубинного дренажа может понадобиться принудительная откачка. Тогда в водосборный колодец придется опустить дренажный насос и периодически качать воду в канализацию или накопительную емкость. Производительность насоса подбирают из расчета максимального притока воды в колодец в период весеннего снеготаяния или затяжных дождей.
Сочетание глубинного дренажа с другими способами осушения
Подземный трубчатый дренаж — мощное, но не единственное средство борьбы с излишками влаги на участке. Часто его дополняют или комбинируют с другими инженерными и агротехническими мероприятиями:
- Поверхностный водоотвод. Сеть мелких открытых каналов и лотков, расположенных по рельефу с шагом 6-12 м, быстро отводит талую и дождевую воду и разгружает закрытый дренаж. Но водоотводные канавы зарастают, требуют частой очистки и ремонта.
- Вертикальное дренирование. Эффективно на тяжелых почвах с экранирующими прослойками из глин и суглинков. По участку пробуривают скважины диаметром 20-30 см на глубину до 15 м с шагом 2-5 м. Внутрь помещают столбы из щебня или пластиковые дрены.
- Ловчие каналы и пристенные дрены. Нужны, чтобы не подпустить воду к дому и отсечь приток от соседних участков. Располагают по контуру здания, заглубляя на 30 см ниже подошвы фундамента. Часто совмещают с пристенной гидроизоляцией.
- Береговой дренаж. Защищает прибрежные территории рек, прудов, водохранилищ от подтопления в паводок. Прокладывают в два ряда — первый на 1-2 м выше уреза воды, второй у подошвы берегового склона. Необходима крепкая каменная наброска между дренами.
- Кротовый дренаж. Применяют на лугах и полях для понижения УГВ и быстрого отвода талых вод. Специальным кротовым плугом нарезают сеть подземных щелей на глубину 0,6-0,8 м, которые впитывают и отводят воду в каналы или траншеи.
- Агролесомелиорация. Посадка влаголюбивых деревьев и кустарников вдоль границ участка, дорог, дренажных каналов. Ивы, тополя, ольха, облепиха потребляют огромное количество воды и заметно понижают уровень грунтовых вод. Корни укрепляют откосы каналов.
- Глубокое рыхление. Для разуплотнения тяжелых почв и повышения их водопроницаемости на глубину 35-60 см. Выполняют плантажным плугом, чизель-культиватором на тракторной тяге. Можно грядами, бороздами или сплошным ковром по всему участку.
- Кольматаж дрен. Промывка дренажных труб от кольматирующих отложений — глины, ила, солей железа, корневых волосков. Через смотровой колодец в дрены с напором подают воду с добавлением песка фракции 0,5-1 мм. Процедуру повторяют раз в 5-10 лет.
Как видим, полноценное осушение участка — целый комплекс инженерно-мелиоративных мероприятий. Ограничиться лишь одним видом дренажа не всегда достаточно. Эффект будет выше, если закрытый дренаж сочетать с поверхностным водоотводом, агротехникой, агролесомелиорацией. А для сложных грунтов может понадобиться двухъярусный дренаж — мелкий для верховодки и глубокий для грунтовых вод.
Заключение
Устройство глубинного дренажа на участке — один из самых надежных и радикальных способов осушения почвы, понижения уровня грунтовых вод, защиты зданий и сооружений от подтопления. По сравнению с открытыми каналами, он не так заметен визуально, не мешает обработке земли, не требует частого ухода и ремонта.
Но для эффективной работы подземного дренажа очень важны точный расчет и строгое соблюдение всех инженерных и технологических нюансов — уклонов, глубин, расстояний, фильтров, материалов. Ошибки и упущения здесь могут обойтись слишком дорого — переувлажнение участка, разрушение отмостки, потеря несущей способности фундамента, коррозия коммуникаций.
Поэтому если сомневаетесь в своих силах — не беритесь за глубинный дренаж самостоятельно. Доверьте эту задачу профессионалам с опытом проектирования и строительства дренажных систем. Это сэкономит ваши деньги, время и нервы, а также убережет от разочарований и повторных работ.
Но если все же решились осваивать науку «управления водой» — дерзайте, вооружившись знаниями, инструментами и нашими советами. И тогда глубинный дренаж станет надежным щитом вашего участка от всех капризов природы и отечественного климата. Совсем осушить землю вряд ли получится, но направить водные потоки в нужное русло и оптимизировать водно-воздушный режим почвы — вполне по силам рачительному хозяину. Успехов вам в этом нелегком, но благородном деле!
