Диагностика неисправностей теплого пола в частном доме: от «не греет» до перепадов температуры

Владельцы частных домов, установившие систему теплого пола, рано или поздно сталкиваются с ситуацией, когда привычный комфорт нарушается. Холодная плитка в ванной морозным утром или неравномерный прогрев в гостиной становятся неприятным сюрпризом. Разберемся, как самостоятельно диагностировать проблему и понять, когда без специалиста не обойтись.

Анатомия проблемы: почему теплый пол выходит из строя

Система электрического напольного обогрева состоит из нескольких взаимосвязанных компонентов, и неисправность любого из них приводит к сбою работы. Понимание устройства помогает точнее локализовать проблему.

Нагревательный элемент — сердце системы — представляет собой резистивный кабель или инфракрасную пленку. Терморегулятор управляет включением и отключением обогрева, ориентируясь на показания температурного датчика. Последний располагается в толще пола между витками кабеля и передает информацию о реальной температуре поверхности.

Статистика показывает закономерность: большинство отказов происходит в первые годы эксплуатации. Это связано с ошибками при монтаже — повреждением кабеля тяжелым инструментом, неправильным расположением датчика или нарушением технологии заливки стяжки. Реже встречаются заводские дефекты комплектующих, которые проявляют себя на ранних этапах использования.

Перепады напряжения в электросети наносят удар по электронным компонентам системы. В регионах с нестабильным энергоснабжением терморегуляторы выходят из строя чаще. Защититься помогает установка стабилизатора напряжения — простое, но эффективное решение.

Первичная диагностика без приборов

Прежде чем браться за мультиметр, стоит исключить банальные причины. Проверьте автоматический выключатель в распределительном щитке — возможно, он отключился из-за перегрузки в сети. Осмотрите терморегулятор: горит ли индикация, не сбились ли настройки температуры.

Обратите внимание на поведение системы. Если пол периодически нагревается, а затем быстро отключается, вероятна проблема с расположением температурного датчика. Установленный слишком близко к нагревательному кабелю, он фиксирует завышенную температуру и преждевременно размыкает цепь.

Неравномерный прогрев поверхности указывает на разный шаг укладки кабеля на различных участках. Такая ситуация возникает, когда монтажник пытается уложить излишек провода или, наоборот, растягивает его на большую площадь. Исправить проблему без демонтажа напольного покрытия невозможно.

Правильно установленная система электрического обогрева пола способна функционировать без сбоев два-три десятилетия при соблюдении рекомендаций производителя.

Вспомните недавние работы в помещении. Сверление отверстий для крепления плинтуса или установки мебели могло повредить нагревательный кабель. Схема расположения греющих элементов, составленная при монтаже, помогает избежать подобных инцидентов.

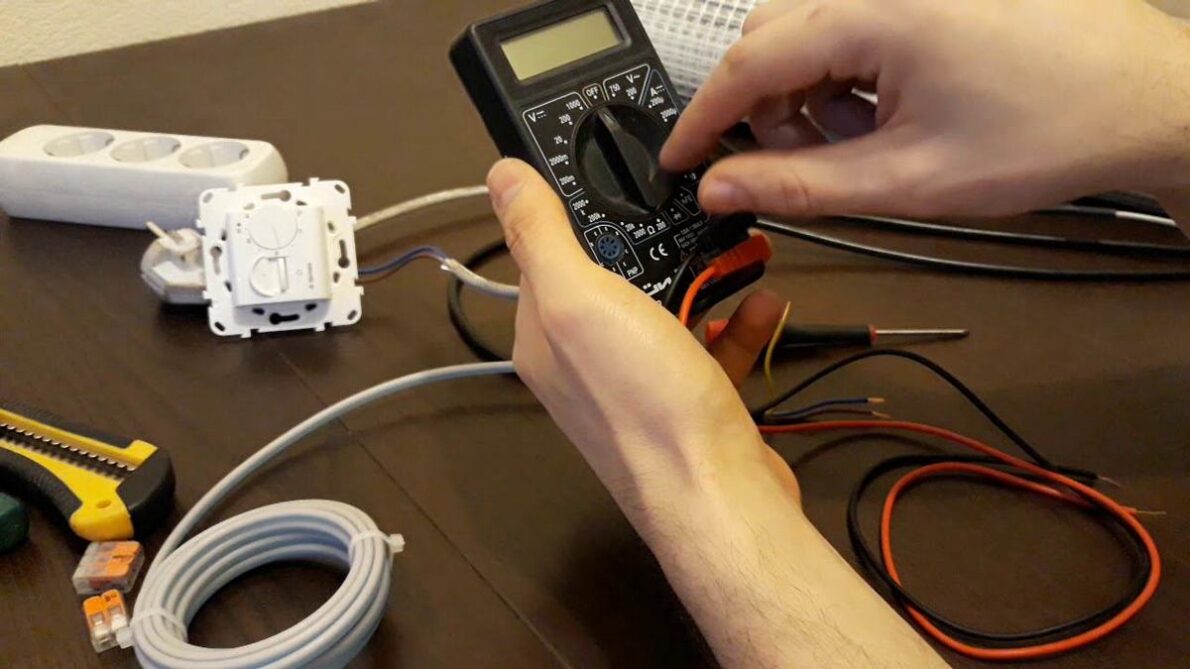

Диагностика терморегулятора: проверка управляющего звена

Терморегулятор — уязвимый элемент системы, подверженный воздействию скачков напряжения и износу механических компонентов. Диагностику начинают с проверки подачи питания на устройство.

Отключите напряжение на распределительном щитке и получите доступ к задней панели терморегулятора, сняв его с монтажной коробки. Провода при этом остаются подключенными. Убедитесь в правильности коммутации: фаза и ноль от щитка должны поступать на входные клеммы, нагрузка подключается к выходным контактам, датчик температуры — к специальным сигнальным клеммам.

Включите питание и мультиметром измерьте напряжение на входных клеммах терморегулятора — должно быть 220-230 В. Переведите регулятор в режим максимальной температуры и прислушайтесь: исправное реле издает характерный щелчок при срабатывании. Одновременно проверьте напряжение на выходных клеммах — при включенном состоянии оно также должно составлять 220-230 В.

Отсутствие напряжения на выходе при исправном питании и срабатывании реле указывает на внутреннюю неисправность терморегулятора. Ремонт электронного устройства часто обходится дороже покупки нового, особенно если речь идет о бюджетных моделях.

Температурный датчик: скрытая причина неполадок

Датчик температуры пола — миниатюрный терморезистор, сопротивление которого изменяется в зависимости от нагрева. Выход его из строя приводит к неадекватной работе всей системы: пол либо перегревается, либо не достигает заданной температуры.

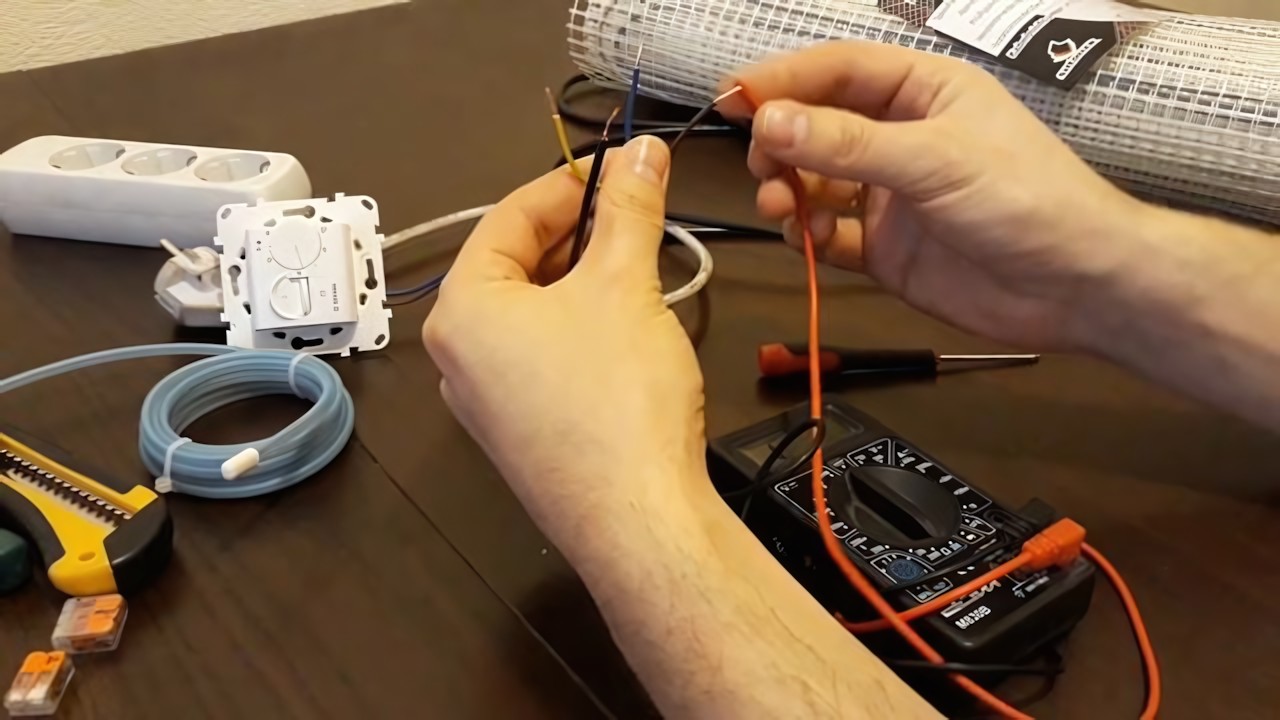

Диагностика датчика требует измерения его сопротивления при комнатной температуре. Отключите провода датчика от терморегулятора и подключите к ним мультиметр в режиме измерения сопротивления. Полученное значение сравните с паспортными данными — обычно при температуре 20-25°C сопротивление составляет от 6 до 15 кОм в зависимости от модели.

Отклонение измеренного значения более чем на 20% от номинального свидетельствует о неисправности датчика. Нулевое сопротивление означает короткое замыкание внутри датчика, бесконечное — обрыв чувствительного элемента или проводников.

Замена датчика — процедура относительно простая, если он установлен в гофрированной трубке. Извлеките старый датчик, протяните новый по той же трубке и подключите к терморегулятору. Если же датчик замоноличен в стяжку без защитной оболочки, потребуется частичный демонтаж напольного покрытия.

Илья Волков

Эксперт в области строительства и обустройства загородных участков. Большой опытом в различных аспектах благоустройства, включая строительство заборов, бассейнов, водоемов, установку освещения на участке, организация полива газона, строительство беседок, веранд, сараев, гаражей и т.д. Грамотное планирование и реализацию проектов, учитывая такие факторы, как ландшафтные особенности, климатические условия и предпочтения клиентов.

Звонок специалиста

Вопрос эксперту

Теплый пол включается и сразу отключается через несколько минут. В чем может быть причина?

Наиболее вероятная причина - неправильное расположение датчика температуры. Если он установлен слишком близко к нагревательному кабелю, датчик фиксирует температуру самого кабеля (а не пола) и преждевременно отключает систему. Проверьте также настройки терморегулятора - возможно установлена слишком низкая температура. Реже причина в неисправности самого терморегулятора.

Проверка нагревательного кабеля: определение целостности

Нагревательный кабель — наиболее дорогостоящий компонент системы, и его повреждение требует серьезного ремонта. Диагностика начинается с измерения сопротивления токопроводящих жил.

Отключите кабель от терморегулятора и измерьте сопротивление между токопроводящими жилами. Значение должно соответствовать паспортным данным с допустимым отклонением не более 10%. Для расчета номинального сопротивления используйте формулу R = U²/P, где U — напряжение питания (220 В), P — мощность кабеля в ваттах.

Например, для системы мощностью 1500 Вт номинальное сопротивление составит 220²/1500 ≈ 32,3 Ом. Измеренное значение должно находиться в диапазоне 29-35 Ом.

Нулевое сопротивление указывает на короткое замыкание между жилами, бесконечное — на обрыв одной из жил. Промежуточные значения, существенно отличающиеся от номинала, свидетельствуют о частичном повреждении изоляции или нарушении контакта в соединительных муфтах.

При обнаружении механического повреждения кабельной системы обогрева дальнейшая эксплуатация категорически запрещается до полного устранения дефекта.

Проверьте сопротивление изоляции между каждой токопроводящей жилой и экранирующей оболочкой (заземлением). Исправная изоляция должна показывать сопротивление, стремящееся к бесконечности. Любые измеримые значения указывают на пробой изоляции и требуют ремонта.

Тестирование инфракрасной пленки: особенности диагностики

Инфракрасные пленочные системы имеют свою специфику неисправностей. Чаще всего проблемы возникают в местах подключения питающих проводов к медным токопроводящим шинам пленки.

Визуальный осмотр доступных участков пленки помогает обнаружить повреждения. Обратите внимание на места контактных зажимов — окисление, ослабление крепления или оплавление изоляции указывают на проблемную зону. Потемнение или обугливание пленки свидетельствует о локальном перегреве вследствие плохого контакта.

Измерение сопротивления каждой секции пленки проводится аналогично кабельным системам. При использовании нескольких параллельно подключенных полос пленки проверяйте каждую отдельно, предварительно отключив их друг от друга.

Характерная неисправность пленочных систем — излом тонких проводников при неаккуратной укладке подложки или финишного покрытия. Медные токопроводящие шины также подвержены механическим повреждениям, хотя визуально обнаружить разрыв сложно.

Экстренный тест: подключение напрямую

Когда другие методы диагностики не дают однозначного ответа, применяют прямое подключение нагревательного элемента к сети, минуя терморегулятор. Метод позволяет быстро определить, в какой части системы кроется неисправность.

Полностью обесточьте систему, отключив автомат в щитке. Отсоедините провода нагрузки от терморегулятора. Соедините фазный провод питания (приходящий на терморегулятор) с одним из проводов нагревательного кабеля, нулевой провод питания — с другим проводом кабеля. Используйте надежные клеммные соединители.

Включите автомат и засеките время. В зависимости от типа системы и толщины стяжки, прогрев поверхности пола становится ощутимым через 15-40 минут. Если пол нагревается — нагревательный элемент исправен, проблема в терморегуляторе или датчике. Отсутствие нагрева указывает на повреждение кабеля или пленки.

Важное предостережение: не оставляйте систему без присмотра при прямом подключении. Без терморегулятора температура будет расти неограниченно, что может привести к перегреву и повреждению напольного покрытия. Продолжительность теста не должна превышать одного часа.

Если при включении сразу срабатывает автомат защиты, это однозначно указывает на короткое замыкание в нагревательном кабеле. Дальнейшие попытки включения опасны и бессмысленны.

Локализация повреждения кабеля: профессиональный подход

Обнаружение факта повреждения кабеля — лишь половина задачи. Для ремонта необходимо точно определить место разрыва или замыкания под слоем стяжки и напольного покрытия.

Профессионалы используют импульсный рефлектометр — прибор, посылающий электрический импульс в кабель и измеряющий время его отражения от места повреждения. Преобразовав время в расстояние, получают координату дефекта с точностью до нескольких сантиметров.

Метод прожигания применяется для кабелей с обрывом. К поврежденному кабелю подключают трансформатор высокого напряжения, создающий кратковременный разряд, который локально нагревает место обрыва. Затем тепловизором сканируют поверхность пола, обнаруживая участок с повышенной температурой.

Генератор сигналов и электромагнитный приемник позволяют трассировать путь кабеля под покрытием. Генератор подает в кабель переменный сигнал определенной частоты, а приемник улавливает электромагнитное поле вдоль трассы. Максимальная интенсивность сигнала соответствует расположению кабеля.

Самостоятельная локализация повреждения возможна при использовании индикаторной отвертки или недорогого детектора скрытой проводки, но точность таких методов невысока. Часто приходится вскрывать значительный участок пола, прежде чем обнаружится проблемная зона.

Профилактика: предотвращение проблем

Предусмотрительность экономит время и деньги. Правильная эксплуатация минимизирует риск неожиданных отказов системы обогрева.

Храните схему расположения нагревательных элементов в доступном месте. Перед любыми работами, связанными со сверлением пола или установкой тяжелых предметов, сверяйтесь с планом. Отметьте критичные зоны прямо на полу малозаметными метками.

Используйте программируемые терморегуляторы с функцией ограничения максимальной температуры. Перегрев сокращает срок службы нагревательных элементов и может повредить напольное покрытие. Оптимальная температура поверхности — 26-28°C в жилых помещениях.

Установка защитных устройств в электрощитке обязательна. Дифференциальный автомат с током утечки 30 мА защищает от поражения электричеством при пробое изоляции. УЗО предотвращает возгорание при замыканиях.

Ежегодная профилактическая проверка включает:

• измерение сопротивления нагревательного кабеля и сравнение с исходными значениями
• проверку надежности контактных соединений в распределительной коробке
• тестирование срабатывания терморегулятора на разных температурных режимах
• контроль показаний температурного датчика

Избегайте укладки ковров и мягких покрытий на участках с работающим теплым полом. Они препятствуют теплоотдаче и создают условия для локального перегрева кабеля. Статичная мебель устанавливается только на ножках высотой не менее 5 см для обеспечения воздушного зазора.

В летний период, когда отопление не требуется, полностью отключайте систему. Это продлевает срок службы терморегулятора и снижает риск незамеченных неисправностей. Перед началом отопительного сезона проведите тестовый запуск и убедитесь в работоспособности всех компонентов.

Заключение: между комфортом и здравым смыслом

Теплый пол в частном доме — это как хорошая привычка: пока работает, не замечаешь, но стоит пропасть — сразу чувствуется пустота. И холод. Буквально под ногами.

Диагностика неисправностей напоминает детективное расследование: собираем улики (показания приборов), опрашиваем свидетелей (терморегулятор, датчик, кабель), выстраиваем версии и методично их проверяем. Иногда преступник обнаруживается сразу — виновато сбившееся реле терморегулятора. А бывает, что поиски затягиваются, и без помощи профессионала с тепловизором никак не обойтись.

Помните: правильно смонтированная система служит десятилетиями, радуя теплом и не требуя вмешательства. А вот попытки сэкономить на качестве комплектующих или квалификации монтажника обычно оборачиваются дорогостоящим ремонтом в самый неподходящий момент — например, в канун Нового года, когда все мастера уже в отпуске, а под елкой вместо подарков лежит холодная плитка.

Так что держите схему расположения кабеля под рукой, следите за показаниями терморегулятора и помните: теплый пол любит внимание, но не терпит самодеятельности. В домах с центральным отоплением напольный обогрев становится страховкой от холода в межсезонье, когда батареи еще не включены. В автономных системах отопления частных домов теплый пол работает как дополнительный или основной источник тепла, обеспечивая комфорт в холодное время года. Правильно настроенная система отопления с терморегулятором позволяет экономить электроэнергию, поддерживая оптимальную температуру без перерасхода. В сложных случаях звонок специалисту — это не признак слабости, а проявление мудрости. И заботы о семейном бюджете.
